直流高壓發生器使用方法【上海康登電氣】

辦法/過程1：

面板闡明

1． 電源開關。

2． 220V交流電源帶穩妥輸入插座。

3． 七芯電纜輸出插座，經過七芯電纜與倍壓筒相接。

4． 接地柱。

5． 數顯電壓表：顯現輸出直流高壓。

6． 數顯電流表：顯現輸出直流總電流(略大于高壓微安表的讀值)。

7． 時刻繼電器：耐壓實驗時運用于計時。

8． 高壓指示燈：高壓燈亮時可輸出高壓。

9． 回零指示燈：回零燈亮時指示調壓電位器沒有回到零位。

10. 過壓指示燈：過壓燈亮時表明輸出電壓已超過設定輸出電壓。

11. 過流指示燈：過流燈亮時表明輸出電流超過設定輸出電流或被試品已擊穿。

12. 輸出電壓設定電位器：設定輸出電壓，實驗前先按下設定按鈕，調此電位器可設定輸出電壓值并顯現。

13. 流設定電位器：設定大輸出電流值，實驗前先按下設定按鈕，調此電位器可設定大輸出電流并顯現。

14. 調壓電位器：升壓前有必要先回到零位，回零燈滅，高壓燈亮后方可升壓，否則無高壓輸出。

15. 復位按鍵：封閉輸出和儀器復位。

16. 0.75U按鍵：用于當時電壓的0.75倍輸出。

17 設定按鍵：按下此鍵可顯現設定電流和電壓值。

18 守時按鍵：按下此鍵可發動計時，實驗時有必要先設定好時刻，再按此鍵。

辦法/過程2：

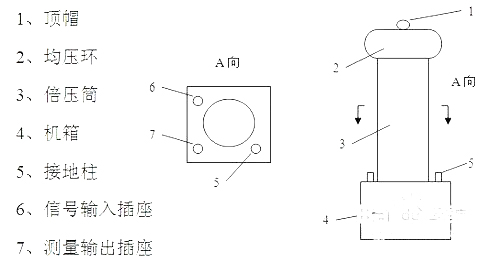

倍壓部分闡明

1．七芯電纜插座：經過七芯電纜與控制箱相銜接

2．高壓輸出端

3．倍壓筒

4．接地柱（實驗時有必要牢靠接大地）

5. 機箱底座

辦法/過程3：

操作闡明

運用前應查看銜接電纜不該有斷路和短路現象，倍壓筒不該有凝露現象。然后將倍壓筒與控制箱用七芯電纜銜接好，倍壓筒和控制箱有必要堅持滿足間隔。用不小于2.5mm²的銅線將被試品、倍壓筒和控制箱三者牢靠接地，倍壓筒高壓輸出端經微安表與被試品銜接好。接通電源開關，將儀器預熱5分鐘，然后設定好所需電流、電壓的大值，將升壓電位器沿反時針方向旋轉回到零位，待回零燈滅，高壓燈亮時再沿順時針方向漸漸調理升壓電位器，一起注視電流表、電壓表數值，直到達到所需電流、電壓值時為止。如需求輸出當時電壓的0.75倍值時，只要按下0.75U按鍵，輸出便主動下降到當時電壓的0.75倍值，不用調理升壓電位器。耐壓實驗如需計時有必要先設定好所需時刻后再按下守時按鍵即可（注1），到設守時刻后儀器便主動切斷輸出并報警。如要停止實驗，可按復位鍵或關掉電源來封閉輸出。

注1：時刻繼電器為撥輪式數顯結構，字符“H”為小時，“M”為分，“S”為秒，字符位亦為小數點的方位。

留意事項：

操作箱和倍壓筒有必要牢靠接地。

高壓輸出接線有必要結實，實驗時防止高壓引線掉落，對地直接放電損壞儀器。

高壓實驗時周圍物體及人員有必要堅持滿足的安全間隔。

實驗結束，用放電棒對被試品高壓端放電(禁止直接放電)，待試品充沛放電后才答應進行高壓引線的拆除和換接。

兩次實驗的間隔時刻（指斷電時刻）不該少于5分鐘，以確保儀器能得到充沛的散熱。

定時校驗電壓和電流表，確保儀器精度。

儀器應留意防震、防潮、防塵、防腐。

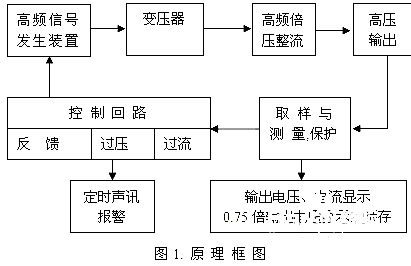

 選用*的PWM調制技術及大功率MOSFET器材，經過中頻倍壓整流而成；該發生器具有紋波系數小、輸出安穩可靠，體積小、重量輕的特色，且具有可靠、靈敏的內部維護功用，其原理框圖如圖1所示。

操作前準備將控制箱的信號輸出電纜插座13和測量輸入插座14與倍壓設備電纜插座用電纜連接好，運用前檢查其完好性，聯接電纜不應有短路和斷路；倍壓筒應無凝露現象；用2.5mm2以上的銅線將控制箱接地與倍壓設備接地端連接起來并可靠接地。

水阻的裝置闡明1）在每次實驗前將水阻有氣孔一端擰開，將水加至吞沒導電桿2/3以上，有氣孔的一端朝上。2）實驗完畢后將水倒掉，待下次實驗前從頭灌入。

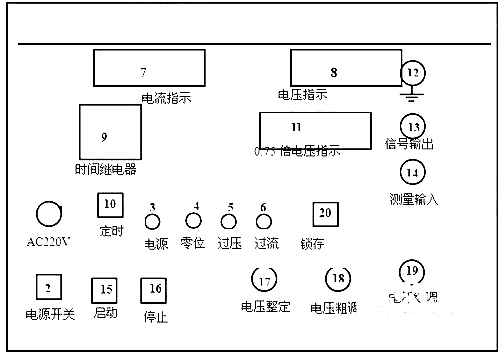

電壓整定值校準1）插上電源線，翻開控制箱電源開關 ，電壓顯現表 及電流顯現表 ,以及0.75倍電壓顯現表 顯現均為零值。2）將電壓整定按扭 順時針旋究竟,電壓粗調旋鈕 及電壓細調旋鈕 反時針旋轉至零位，零位指示燈 亮。3) 輕按“發動”按鍵 ，“電源”指示燈（赤色）亮。如按“發動”按鍵 ，赤色指示燈不亮,闡明電壓粗諧和細調不在零位,則將電壓粗調旋鈕 和細調旋鈕 反時針旋到零位,赤色指示燈 亮。4) 順時針旋轉電壓粗調旋鈕 ，當電壓接近所需電壓值時，再旋轉電壓細調旋鈕 至所需電壓為止，這時電壓顯現值單位為kV，電流顯現值單位為mA。5）反時針調理電壓整定旋鈕，使高壓關斷，此刻赤色指示燈滅，“過壓”指示燈 亮。 明此刻儀器按所要求的輸出電壓整定，即輸出抵達所需電壓值時主動切斷高壓，過電壓維護。如整定旋鈕不調整，每次電壓值只能升到整定電壓值。如需電壓升到額定值，則有必要將過壓整定旋鈕順時針調至大。

測驗1）在高壓輸出端子和地接線柱之間接入試品。2）翻開電源開關2，輕按“發動”按鍵15，“電源”指示燈3（赤色）亮，緩慢調理電壓粗調旋鈕18和電壓細調旋鈕19進行測驗。測驗時電壓顯現表8指示實驗電壓值，單位為kV；0.75倍電壓顯現表11指示實驗電壓值的75％，單位位kV；電流顯現表7指示實驗電流值，單位為mA。3）在試品測驗進程中按下0.75倍電壓顯現鎖存按鍵 ，則0.75倍電壓顯現表 顯現值確定，保持顯現值不便，這樣在做氧化鋅避雷器實驗時很方便地可作為參考電壓。4）在任何時候按下守時開按鍵10，則發動時間繼電器9，在計時抵達預設的時間時，蜂鳴器宣布報警訊響。5）在實驗進程中，假如負載電流超越儀器額定輸出電流的0－10％時，“過流”指示燈6亮，過流維護，避免損壞試品和儀器。6）實驗完畢后，反時針調理電壓粗調旋鈕18和電壓細調旋鈕19，旋到零位后，電壓顯現表8緩慢回到零位，“零位”指示燈4亮。當三個顯現表顯現零值后，輕按停止按鍵16，此刻赤色指示燈3滅，再關掉電源開關2。 當被試品電容量很大時，電壓粗調、細調均調到零位后，輸出電壓顯現表遲遲不能回零，則先按停止按鍵16，再關機。然后用放電棒將試品放電，再拆除被試品接線。

特別注意1、在電纜耐壓實驗進程中，升壓進程應勻速緩慢，降壓進程也應勻速緩慢，一起應在高壓輸出端加上維護水阻。不然，反電壓易損壞儀器。2、儀器實驗時，接地有必要良好，應挑選地網或地樁，不可在無接地的情況下實驗
