要測量一個很大的直流電流，例如幾十安培，甚至更大，幾百安培，沒有那么大量程的電流表進行電流的測量，怎么辦？這就要采用分流器。就是一根短的導體，可以是各種金屬或合金的，也連接端子；其直流電阻是嚴格調好的；串接在直流電路里，直流電流過分流器，分流器兩端產生毫伏級直流電壓信號，使并接在該分流器兩端的計量表指針擺動，該讀數就是該直流電路里的電流值。所謂分流，即分一小的電流去推動表指示，該小電流（mA)與大回路里的電流(1A-幾十A）比例越小，電流表指示讀數的線性就越好，也更。這是電工電路的常用產品，防雷有分流措施。

電流表有多種不同規格，但是實際表頭卻是標準的毫伏電壓表。比如是一種滿刻度為75mv的電壓表。那么用這塊電壓表測量比如20A的電流，就需要給它配一個在流過20A電流時候產生75mv電壓降的分流電阻，也稱75mv分流器。分流器就是一個能夠通過極大電流的電阻一般常用的1或20A以及3的電流表都需要分流器，分流器的阻抗=表頭標志滿度電壓/表頭滿度電流。比如20A的電流表的分流器阻值=75mv/20A=0.00375Ω，阻抗恒定后根據歐姆定律U=IR，電流與電壓成正比，電流為線形電壓也呈線形，所以就可以用一個滿度為75mv的電壓表顯示當前電流。因此，使用的電流表實際是一塊電壓表。

分流器應用

分流器實際就是一個阻值很小的電阻，當有直流電流通過時，產生壓降，供直流電流表顯示

直流電流表實際是電壓表，滿度值75mV

直流電流表和分流器是配套使用的；

比如：100A電流表配套的分流器阻值為0.00075歐

即100A*0.00075歐=75mV；

50A電流表配套的分流器阻值為0.0015歐

50A*0.0015歐=75mV。

分流器又有多種型號，如；FL-2型，FL-1型，FL-27型，FL-19型，FL-13型，FL-21型，

FL-29型，FL-39型，中國臺灣型，俄羅斯型，韓式型，美式型等等

FL-2型直流分流器
	25mv				50mv				60mv				75mv				100mv
	A	B	C	D	A	B	C	D	A	B	C	D	A	B	C	D	A	B	C	D
10-50A													120	100		22
75-100A	105	75	25	23	112	80	35	23	117	85	40	23	109	85		23	129	105		23
150-200A				22				22				22	117	85	40	22	137	105	60	22
250-300A				26				26				26	127	100	49	26	147	120	69	26
400A				36				36				36				36				36
500A				46				46				46				46				46
600A				55				55				55				55				55
750A				76				76				76				76				76
1000A				96				96				96				96				96

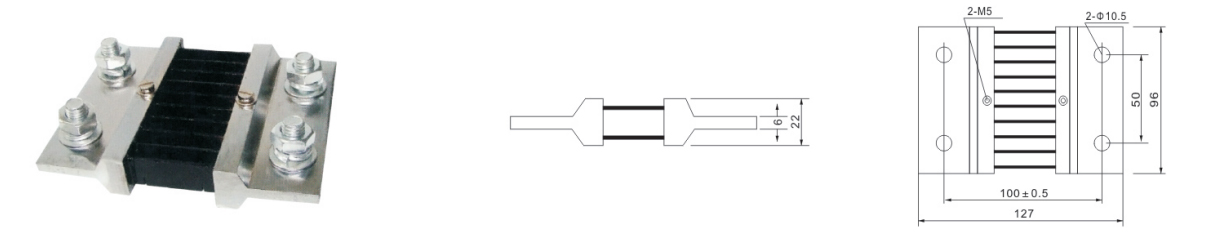

FL-2*10-50A安裝尺寸:

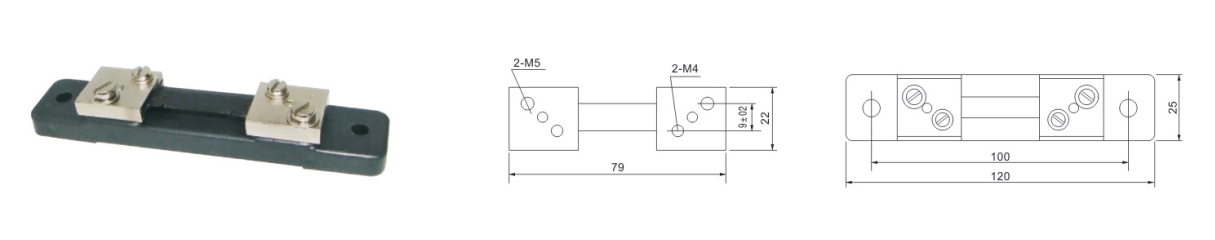

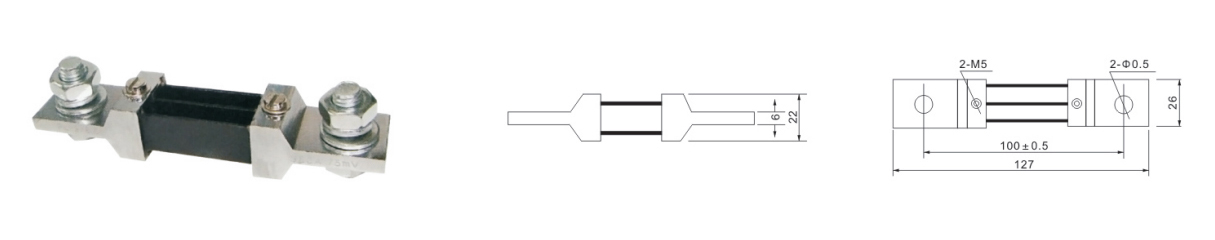

FL-2*75-100A安裝尺寸:

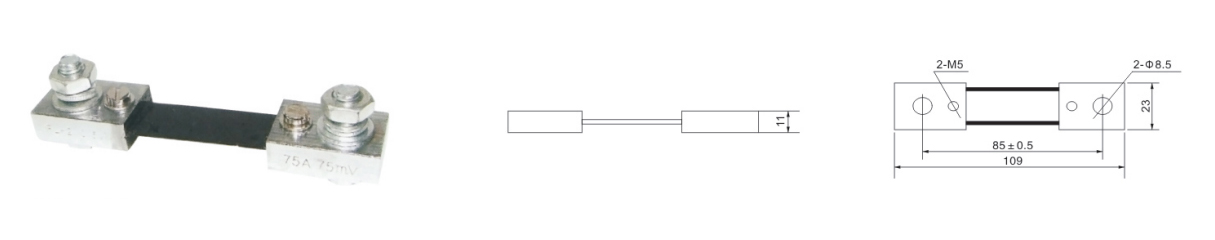

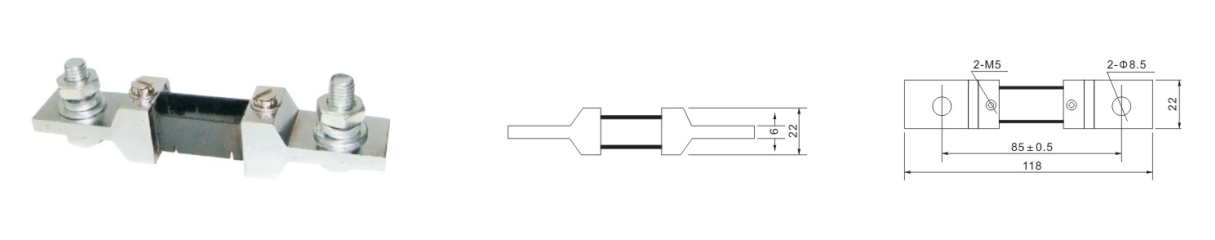

FL-2*150-200A安裝尺寸:

FL-2*300A安裝尺寸:

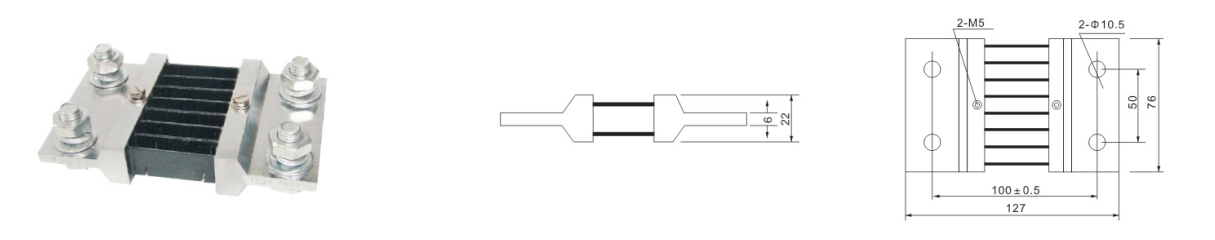

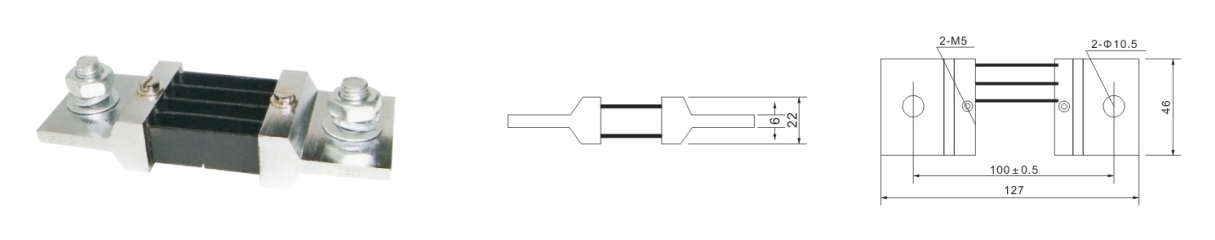

FL-2*500A安裝尺寸:

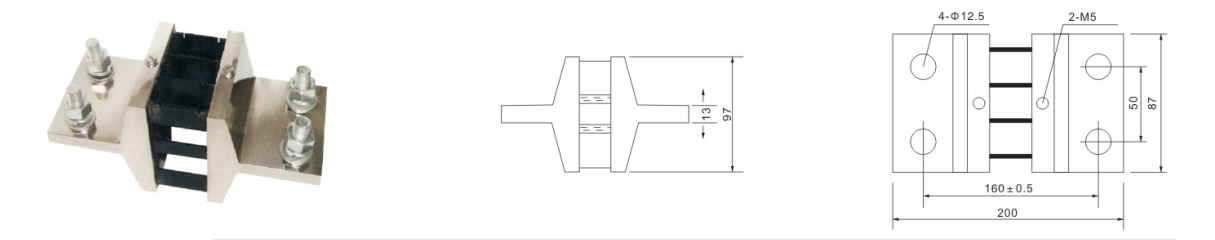

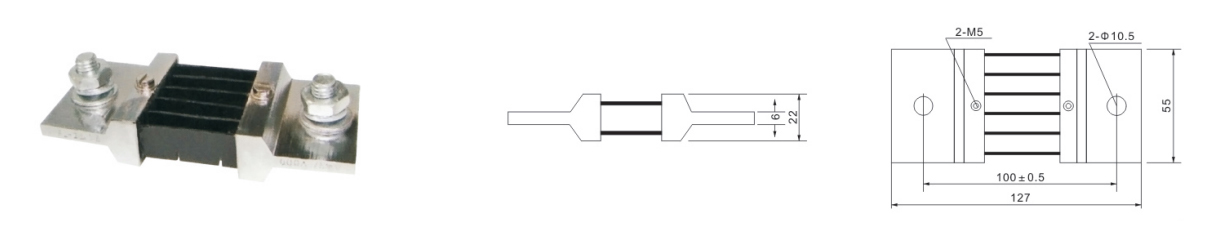

FL-2*600A安裝尺寸:

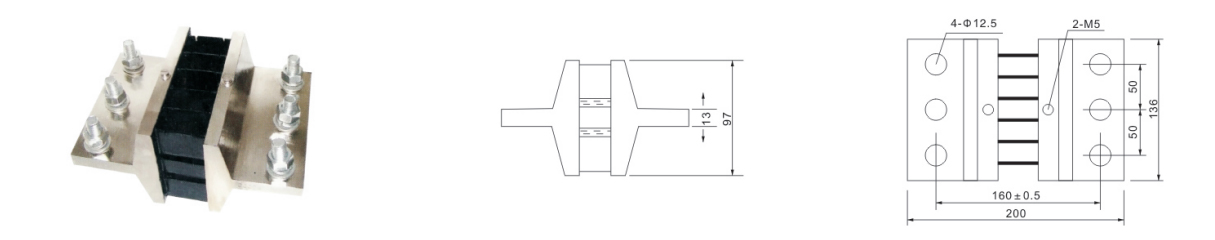

FL-2*750A安裝尺寸:

FL-2*1000A安裝尺寸:

FL-2*1500A安裝尺寸:

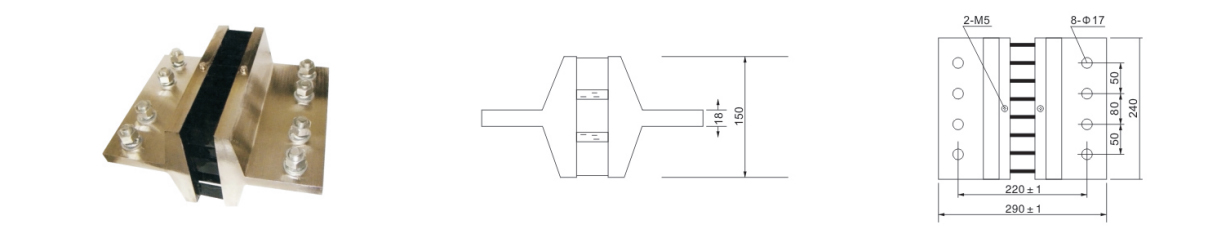

FL-2*3000A安裝尺寸:

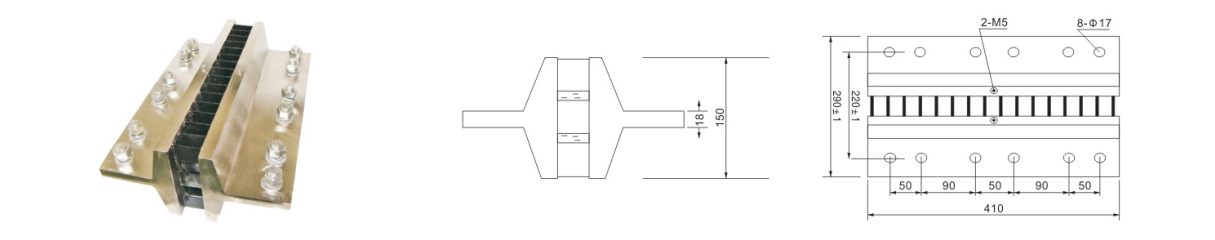

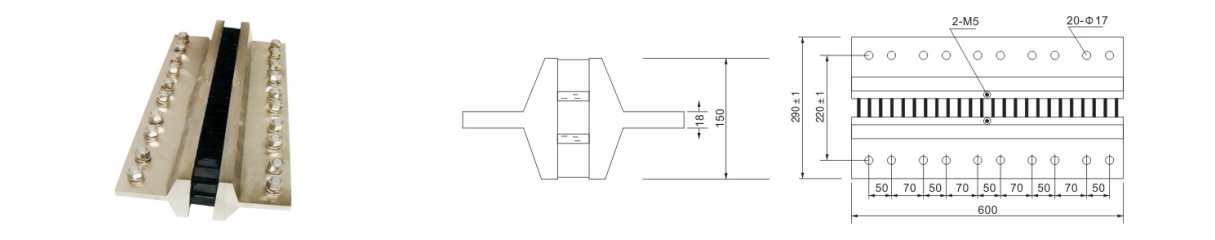

FL-2*5000A安裝尺寸:
